Scanner manuale per Amiga
Negli anni '90, prima che gli scanner piani diventassero economici e diffusi, il mondo Amiga vide fiorire i cosiddetti Handy Scanner (scanner manuali). Trust (che all'epoca operava spesso sotto il marchio A4Tech o collaborava strettamente con esso per l'hardware) produsse uno dei modelli più popolari ed economici per Amiga: il Trust Ami-Scan.
Ecco i dettagli di questo curioso pezzo di hardware:
🛠️ Hardware: Trust Ami-Scan
Esistevano principalmente due versioni: la Grey (scala di grigi) e la Colour.
Caratteristiche Tecniche
- Risoluzione Ottica: Solitamente 400 DPI. Era possibile selezionare risoluzioni inferiori (100, 200, 300) tramite uno switch fisico sul dorso dello scanner per risparmiare memoria RAM.
- Profondità Colore: * Il modello Grey gestiva fino a 256 livelli di grigio (ma spesso limitato a 64 via software per fluidità).
- Il modello Colour (Ami-Scan Colour) arrivava a 18-bit (262.144 colori), un lusso per l'epoca.
- Larghezza Scansione: Circa 105 mm (poco più di 10 cm). Per scansionare un foglio A4 intero erano necessarie almeno due o tre passate verticali, che andavano poi "incollate" via software (un'operazione chiamata stitching).
- Interfaccia: Si collegava solitamente alla porta parallela dell'Amiga tramite un box d'interfaccia dedicato che richiedeva spesso un alimentatore esterno.
Ergonomia e Controlli
Lo scanner somigliava a un grosso rasoio elettrico o a un mouse sovradimensionato. Sul corpo del dispositivo si trovavano:
- Pulsante di Start: Da tenere premuto durante il movimento.
- Rotella del Contrasto/Luminosità: Per regolare l'esposizione al volo.
- LED di stato: Cambiava colore o lampeggiava se muovevi lo scanner troppo velocemente (il "nemico" numero uno degli scanner manuali).
💾 Il Software: Ami-Scan / ColorKit
Lo scanner veniva venduto con un software dedicato che era il vero cuore del sistema.
- Modalità Video: Supportava le modalità grafiche dell'Amiga come HAM6 e HAM8 (sui modelli AGA) per visualizzare le scansioni a colori con una profondità realistica.
- Lo scoglio della RAM: Scansionare a 400 DPI a colori saturava rapidamente la memoria. Un Amiga 500 standard con soli 512KB o 1MB di RAM poteva scansionare solo piccole porzioni di immagine. Per un foglio intero erano necessari almeno 4MB di Fast RAM.
- Funzione OCR: Alcuni pacchetti includevano software rudimentali per il riconoscimento del testo, ma con risultati spesso frustranti se la mano non era perfettamente ferma.
______________________________________________________________________________________________________
Sistema di Backup per Amiga con il Videoregistratore
Questa è una delle storie più affascinanti e "ingegnose" dell'era Amiga. Prima che i masterizzatori CD o i nastri DAT diventassero accessibili, l'unico modo per salvare grandi quantità di dati (centinaia di megabyte) senza spendere una fortuna in floppy disk era usare qualcosa che tutti avevano già in salotto: il videoregistratore VHS.
Il sistema più celebre in Italia e in Europa fu il VIBER (o sistemi simili come il VideoBacker), ma il concetto tecnico era lo stesso per tutti.
📺 Il concetto: I dati diventano "neve"
L'idea era geniale nella sua semplicità: il segnale video analogico (PAL) è composto da linee di scansione. Un'interfaccia hardware convertiva i bit dei dati digitali dell'Amiga in impulsi luminosi (bianco e nero).
Se guardavi una videocassetta di backup in TV, non vedevi un film, ma una fitta tempesta di punti bianchi e neri (simile all'effetto "neve" dei canali non sintonizzati) che scorrevano freneticamente. Ogni punto rappresentava un bit.

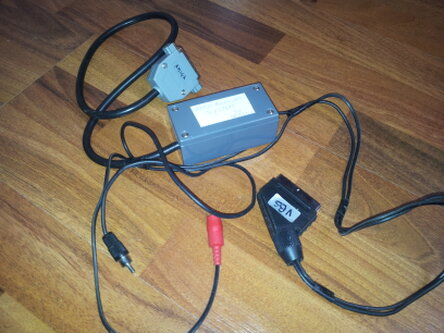

🛠️ L'Hardware: Il VIBER (e simili)
Il sistema più diffuso per Amiga era composto da:
- Un'interfaccia fisica: Un piccolo box che si collegava alla porta RGB o alla porta Parallela dell'Amiga.
- Cavi RCA: L'interfaccia aveva un'uscita "Video Out" da collegare all'ingresso del videoregistratore (VCR) e un "Video In" per leggere i dati dal nastro.
- Software di codifica: Un programma che gestiva la scrittura, la verifica e il recupero dei dati.
Specifiche e Capacità
- Capacità: Su una comune cassetta E-180 (3 ore), si potevano memorizzare dai 250 MB ai 500 MB di dati, a seconda della velocità di registrazione (SP/LP) e della tolleranza all'errore impostata.
- Velocità di trasferimento: Era paragonabile a quella di un floppy drive o poco più (circa 10-15 KB/s), ma il vantaggio era l'automazione: potevi lanciare il backup di tutto l'Hard Disk e andare a dormire.
📜 Storia e Successo
Il sistema esplose tra il 1989 e il 1992. In quel periodo, un Hard Disk da 40 MB costava quanto mezzo stipendio; i floppy erano fragili e piccoli. Il VCR era il supporto di massa più economico del pianeta.
In Italia, riviste come The Games Machine o Amiga Magazine pubblicizzavano spesso il VIBER. Era la soluzione preferita dai "power user" che avevano i primi pesanti Hard Disk (come l'A590 di cui parlavamo prima) e non volevano rischiare di perdere mesi di lavoro o collezioni di software.
⚠️ I rischi del mestiere
Nonostante l'ingegnosità, il backup su VHS aveva dei limiti tecnici snervanti:
- Il tracking: Se il videoregistratore non era allineato perfettamente, i dati diventavano illeggibili. Un backup fatto su un VCR Sony poteva non essere letto da un VCR Philips.
- L'usura del nastro: Un granello di polvere o un graffio sul nastro magnetico (i famosi "drop-out") poteva corrompere un intero archivio compresso.
- Nessun accesso casuale: Se avevi bisogno di un singolo file a metà nastro, dovevi aspettare minuti che il VCR facesse il fast-forward fino al punto giusto.
______________________________________________________________________________________________________
Amiga Sound

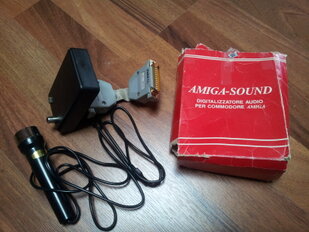

Amiga-Sound, uno dei campionatori (sampler) audio più diffusi in Italia tra la fine degli anni '80 e l'inizio dei '90. È un pezzo di storia fondamentale per la scena dei "tracker" e dei musicisti Amiga.
Ecco tutto quello che c'è da sapere su questo dispositivo:
🎙️ Cos'è l'Amiga-Sound?
Sebbene l'Amiga avesse un chip audio rivoluzionario per l'epoca (Paula), capace di riprodurre suoni a 8-bit con 4 canali stereo, non aveva un ingresso audio nativo per registrare. L'Amiga-Sound serviva proprio a questo: era un digitalizzatore audio esterno (ADC - Analog to Digital Converter).
Hardware
- Connettività: Si collegava alla porta parallela dell'Amiga (come si vede dal connettore DB25 grigio nella tua foto).
- Ingressi: Il box nero presenta solitamente un ingresso jack (mono) dove potevi collegare il microfono incluso o altre sorgenti come mangianastri e giradischi.
- Potenziometro: Quel piccolo perno che spunta dal box nero è un potenziometro per regolare il guadagno (il volume in ingresso) per evitare la distorsione del segnale.
📜 Storia e diffusione
In Italia, l'Amiga-Sound era spesso venduto in kit economici da piccoli produttori locali o distributori (come la mitica Punto G di Milano o altri negozi specializzati che pubblicizzavano su riviste come Amiga Magazine o The Games Machine).
Era l'accessorio preferito da chi voleva:
- Campionare strumenti reali: Per usarli in programmi come Protracker o Soundtracker.
- Registrare voci: Molti dei primi doppiaggi amatoriali nei videogiochi o nelle demo "discomusic" dell'epoca venivano fatti proprio con questo microfono.
- Fare Rumori: Creare effetti sonori per videogiochi fatti in casa con AMOS o Blitz BASIC.
💾 Come funzionava il software
Il dispositivo veniva solitamente fornito con un disco contenente un piccolo software di acquisizione.
- Potevi vedere l'oscilloscopio in tempo reale mentre parlavi nel microfono.
- Potevi impostare la frequenza di campionamento (es. 8kHz, 16kHz o fino a circa 28kHz). Più alta era la frequenza, migliore era la qualità, ma più RAM veniva consumata (all'epoca 512KB erano il limite massimo per molti).
- Il file veniva poi salvato nel formato standard IFF-8SVX, leggibile da qualsiasi programma Amiga.
______________________________________________________________________________________________________
VidTech Scanlock
Il VidTech Scanlock Modello VSL-1-P, un dispositivo periferico fondamentale nell'epoca d'oro dell'Amiga per chi si occupava di montaggio video.
In gergo tecnico si chiama Genlock. La funzione principale di questo apparecchio è quella di sincronizzare il segnale video dell'Amiga con una sorgente video esterna (come una telecamera o un videoregistratore VCR), permettendo di "sovrapporre" la grafica del computer alle immagini video reali.
Ecco le caratteristiche principali e come veniva utilizzato:
Caratteristiche principali
- Modello VSL-1-P: La "P" finale indica che è la versione PAL (standard europeo), perfetta per i nostri vecchi televisori e videoregistratori.
- Sovrapposizione (Overlay): Permetteva di rendere trasparente il colore di sfondo dell'Amiga (solitamente il "colore 0") in modo che il video esterno apparisse dietro le scritte o i disegni fatti al computer.
- Slider Reference: Servono per regolare la dissolvenza (fade) tra l'immagine dell'Amiga e quella del video esterno.
- Selettori Amiga/External: Permettono di scegliere quale segnale visualizzare o mixare.
- Key Reverse: Una funzione avanzata per invertire le aree di trasparenza.
- Effetti di Transizione: Il dispositivo era in grado di generare tendine (wipes) orizzontali, verticali e circolari per passare da una scena all'altra.
Usi comuni negli anni '90
L'Amiga, grazie a genlock come questo, dominava il settore del Desktop Video economico:
- Titolazione Video: Pensa ai video dei matrimoni o ai telegiornali locali dell'epoca. Si usava un software come Deluxe Paint o Scala per creare i testi e lo Scanlock per sovrapporli alle riprese.
- Sottotitolazione: Inserire sottotitoli in tempo reale su filmati già registrati.
- Presentazioni Professionali: Creare grafiche animate e loghi (i famosi "bug" in un angolo dello schermo) da mandare in onda sopra un video live.
- Digitalizzazione: Poteva fungere da ponte per interfacciarsi con digitalizzatori come il DigiView, facilitando l'acquisizione di immagini da telecamera.
Collegamenti
Solitamente si collegava alla porta RGB dell'Amiga (23 pin). Sul retro troverai probabilmente dei connettori BNC o S-Video per l'ingresso video (In) e l'uscita (Out) verso un monitor o un secondo videoregistratore per salvare il risultato finale.
