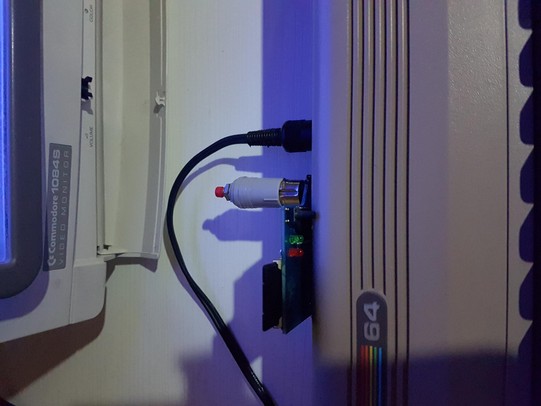

Con un costo di pochi € si può realizzare questo semplice pulsante RESET da inserire nella porta seriale I/O del C64 e del Vic 20.
Materiale necessario:

  • Presa maschio DIN a 6 poli
  • Micro Pulsante
  • Guaina termorestringente circa 10 cm
  • Calza isolante circa 10 cm
  • Filo bipolare da 1 mm circa 15 cm
  • Saldatore + stagno

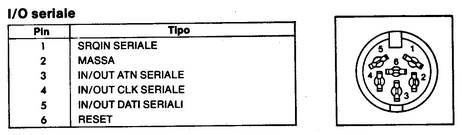

Presa Seriale I/O
La numerazione è dal lato da saldare.

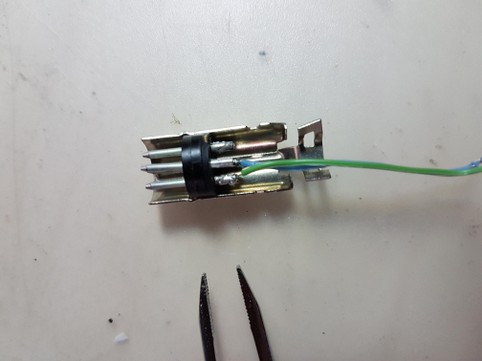

Saldare il filo bipolare nei pin 2 (MASSA) e 6 (RESET) della DIN, tagliarlo lasciando circa 10 cm.

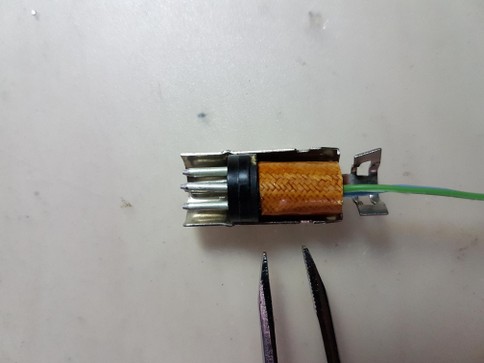

Tagliare un pezzetto di Calza isolante fino a coprire le saldature, eliminare la parte "ferma cavo" del connettore con una pinza.

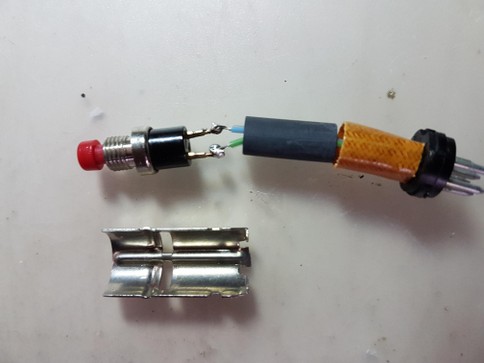

Tagliare un pezzetto di guaina termorestringente più lunga della calza di circa 5 cm, quindi saldare i due estremi del filo bipolare al pulsante.

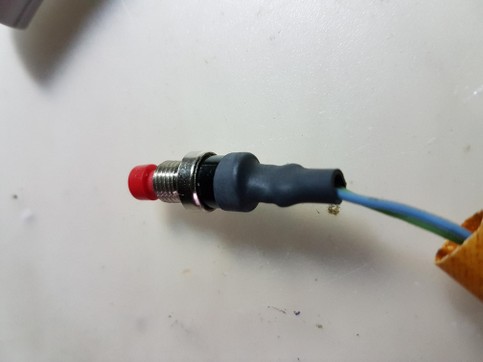

Inserila la guaina come da foto in modo da coprire la parte nera e le saldature del pulsante, scaldare con un accendino la guaina termorestringente e con un taglierino eliminare la parte in eccesso, proteggere con la calza isolante la guaina.

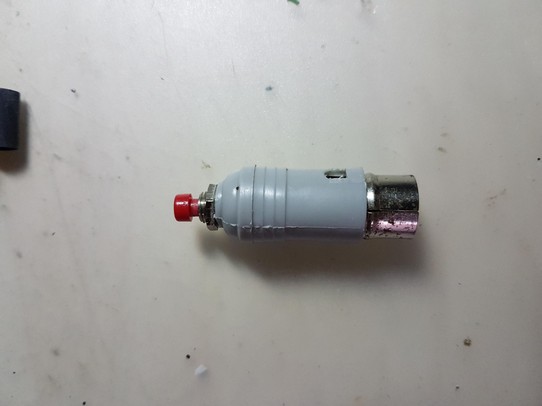

Con un taglierino eliminare la parte finale del cappuccio grigio del DIN, riassemblare l'altra parte metallica, inserire il cappuccio grigio facendo  in modo da far uscire il pulsante, quindi avvitare il dadino.








Su qualche versione del C64c potrebbe non funzionare, esiste una variante con all'interno una protezione.
